Батареяларды нақты қолдануда жиі жоғары кернеу мен үлкен ток қажет, олар бірнеше батареяларды сериялы немесе параллель (немесе екеуін де) қосуы қажет, біз оны батареялар жиынтығы деп атаймыз. 18650 литий батареялық пакеті белгілі бір стандартты қажет етеді.
1. 18650 аккумуляторлық батареяның мағынасы сериялы және параллель
18650 батарея сериялы: Бірнеше 18650 литий батареялары тізбектей қосылған кезде, батареяның кернеуі батареяның барлық кернеуінің жалпы сомасы болып табылады, бірақ сыйымдылығы өзгеріссіз қалады.

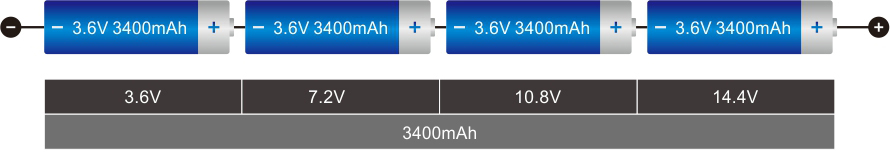

18650-4S байланысының схемасы
18650 батареясы параллель: Егер сіз 18650 литий батареяларын қатар қоссаңыз, сіз көбірек қуат ала аласыз. Литий батареясының параллель қосылуы кернеуді тұрақты ұстап тұрады, ал сыйымдылығы артады. Жалпы сыйымдылық - барлық литий батареяларының жалпы сыйымдылығының қосындысы.
18650-4P қосылымының схемасы
18650 батареясының сериялық және параллель қосылуы: сериялы және параллельді байланыс әдісі - бірнеше литий батареяларын тізбектей қосу, содан кейін аккумулятор пакеттерін параллель қосу. Бұл тек шығыс кернеуін ғана емес, сонымен қатар өнімділікті жақсартады.

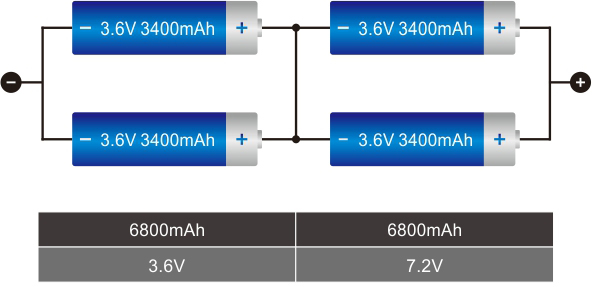

18650-2S2P қосылу диаграммасы
2. 18650 литий батареясының сериялы және параллель қосылуына қатысты сақтық шаралары
- Тізбектей және параллель қосылу литий батареялары батарея ұяшығының сәйкестігі қажет.
Литий батареялары стандарттарға сәйкес келеді: кернеуі 10 мВ қарсылық ≤5mΩ сыйымдылығы≤20 мА - Батарея бірдей кернеумен
- Әр түрлі батареялардың кернеуі әр түрлі. Параллель қосылғаннан кейін жоғары вольтты батарея төмен вольтты аккумуляторды зарядтайды, ол қуатты тұтынады және апаттарға әкелуі мүмкін.
- Сыйымдылығы бірдей батарея
- Әр түрлі сыйымдылықтағы батареяларды тізбектей қосыңыз. Мысалы, бір батареяның қартаю дәрежесінен өзгеше болуы мүмкін. Сыйымдылығы аз батареялар алдымен толық таусылады, содан кейін ішкі қарсылық жоғарылайды. Егер сіз тізбектей қосылсаңыз, сол батареяны пайдалануыңыз қажет. Әйтпесе, әр түрлі сыйымдылықтағы батареяларды тізбектей қосқаннан кейін (мысалы, бір батареяның қартаю дәрежесінде әр түрлі болуы мүмкін), сыйымдылығы аз батареялар алдымен толық таусылады, содан кейін ішкі кедергі күшейеді.
- Қазіргі уақытта үлкен сыйымдылығы бар батареялар қуаты аз батареялардың ішкі кедергісі арқылы зарядталады, содан кейін кері зарядталады. Осылайша, жүктемедегі кернеу едәуір төмендейді, батарея жұмыс істей алмайды, ал үлкен сыйымдылықтағы аккумулятор шағын сыйымдылыққа тең. Ұзақ уақыт пайдалану апаттарға әкелуі мүмкін.
3. 18650 литий батареялар жиынтығының ерекшеліктері
- Батареялар жиынтығы жоғары консистенцияны қажет етеді (сыйымдылық, ішкі кедергі, кернеу, разряд қисығы, циклдің қызмет ету мерзімі).
- Батарея жинағының қызмет ету мерзімі бір батареяға қарағанда төмен.
- Әр түрлі батареялардың кернеуі әр түрлі. Параллель қосылғаннан кейін жоғары вольтты батарея төмен вольтты аккумуляторды зарядтайды, ол қуатты тұтынады және апаттарға әкелуі мүмкін.
- Оны шектеулі жағдайларда қолдану қажет (зарядтауды, токты зарядтауды, зарядтау режимін, температураны және т.б.)
- Литий батареялар жинағы пайда болғаннан кейін батареяның кернеуі мен сыйымдылығы едәуір артады, сондықтан оны қорғау қажет. Ол сондай -ақ зарядтау балансын, температураны, кернеуді және шамадан тыс токты бақылауды қажет етеді.
- Батареялар жиынтығы кернеу мен сыйымдылықтың дизайн талаптарына сәйкес келуі керек.
